실리콘 나이트라이드 세라믹 I 빔 가이드 레일 - 고온 내성 정밀 가이드 구조 구성 요소

질화 규소 세라믹 I-빔 가이드 레일 - 고온 내성 정밀 가이드 구조 부품

제품 개요

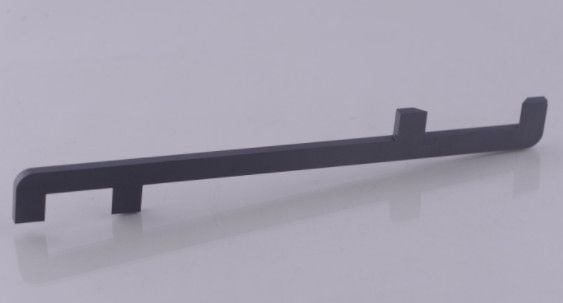

이 제품은 열간 압착 소결 기술을 사용하여 제조된 질화 규소 세라믹 I-빔 가이드 레일로, 균일한 짙은 회색 무광 질감과 정밀 연마된 표면을 특징으로 합니다. 이 제품은 혁신적인 I-빔 대칭 구조를 채택하여, 길쭉한 본체와 양쪽 끝과 중간에 수직 직사각형 돌출부를 결합하여 안정적인 삼중 지지점 구조를 형성합니다. 이 설계는 충분한 구조적 강도를 보장하는 동시에 정밀한 가이드 위치 기능을 달성하여 고정밀 자동화 장비 응용 분야에 특히 적합합니다.

주요 응용 분야

• 고온 장비: 열처리로 컨베이어 가이드 레일, 소결로 베어링 트랙
• 정밀 기계: CNC 공작 기계 선형 가이드 레일, 정밀 측정 기기 가이드 부품
• 자동화 장비: 로봇 팔 위치 지정 트랙, 자동 생산 라인 컨베이어 가이드 레일
• 반도체 제조: 웨이퍼 이송 가이드 레일, 진공 장비 가이드 부품
• 특수 장비: 고온 분무 장비 가이드 레일, 레이저 가공 기계 가이드 메커니즘

제품 장점

→ 초고 강성: 압축 강도 ≥2400 MPa, 굴곡 강도 ≥720 MPa
→ 뛰어난 내마모성: 비커스 경도 ≥1580 HV, 마모 수명 합금 가이드 레일보다 8배 더 김
→ 우수한 열 안정성: 연속 작동 온도 -60℃～1380℃
→ 낮은 마찰 계수: 동적 마찰 계수 ≤0.15, 추가 윤활 불필요
→ 정밀한 치수 안정성: 열팽창 계수 3.1×10⁻⁶/℃, 고온 정확도 보장

기술 사양

제조 공정

초미세 분말 배합 → 열간 압착 주조 → 진공 탈지 → 열간 압착 소결 → 3차원 거친 연삭 → 정밀 가이드 레일 연삭 → 단면 정밀 가공 → 초음파 세척 → CMM 검사 → 방진 포장

사용 지침

1. 설치 시 정밀 레벨을 사용하여 직선도 ≤0.02 mm/m을 보장하십시오.

2. 권장 적합 간격 0.03-0.08 mm, 꽉 맞는 것을 피하십시오.

3. 고온 환경에서 사용할 때는 열팽창 간격을 확보하십시오.

4. 가이드 레일 표면을 정기적으로 청소하고, 500시간마다 마모를 점검하는 것이 좋습니다.

5. 충격 하중을 피하고, 균등한 힘 분포를 보장하십시오.

서비스 약속

• 24개월 품질 보증 기간
• 무료 설치 및 디버깅 안내
• 맞춤형 크기 서비스 지원
• 현장 기술 지원 제공
• 평생 유지 보수 서비스

자주 묻는 질문

Q: I-빔 구조의 장점은 무엇입니까?
A: I-빔 구조는 강성을 보장하면서 경량화를 달성하며, 삼중 지지점 설계는 안정성을 향상시킵니다.

Q: 제품의 직선도는 어떻게 보장됩니까?
A: 정밀 가이드 레일 연삭기를 사용하여 직선도는 0.01 mm/100 mm에 도달할 수 있습니다.

Q: 고온 환경에서 치수 안정성이 유지됩니까?
A: 테스트 결과 1000℃에서 500시간 후 치수 변화율 <0.015%

Q: 최대 가공 가능한 길이는 얼마입니까?
A: 현재 최대 가공 가능한 I-빔 가이드 레일 길이는 1200 mm입니다.
