질화 규소 세라믹 불규칙 슬라이드 블록 - 다기능 통합 정밀 구조 부품

질화 규소 세라믹 불규칙 슬라이드 블록 - 다기능 통합 정밀 구조 부품

제품 개요

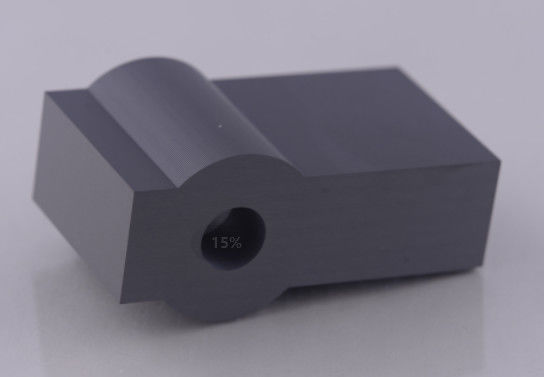

본 제품은 가스 압력 소결 기술을 사용하여 제조된 질화 규소 세라믹 불규칙 슬라이드 블록으로, 균일한 짙은 회색과 정밀 연마를 통해 거울 수준의 매끄러움을 특징으로 합니다. 이 제품은 불규칙 블록 본체, 반원통형 위치 결정 돌출부 및 관통형 원형 구멍을 결합하여 다기능 구조 통합을 달성하는 혁신적인 통합 구조 설계를 채택했습니다. 이 복합 설계는 정밀한 위치 결정 기능을 보장하는 동시에 뛰어난 기계적 지지력을 제공하여 고정밀 산업 장비 응용 분야에 특히 적합합니다.

주요 응용 분야

• 정밀 기계: CNC 공작 기계 위치 결정 슬라이드 블록, 자동화 장비 가이드 부품
• 유체 제어 시스템: 고압 펌프 및 밸브 밀봉 커넥터, 화학 장비 내마모성 라이너
• 반도체 제조: 웨이퍼 이송 로봇 팔 연결 블록, 진공 장비 절연 위치 결정 부품
• 측정 기기: 정밀 측정 플랫폼 진동 감쇠 베이스, 광학 기기 수평 조정 부품
• 특수 장비: 고온 가마 가이드 슬라이드 블록, 레이저 장비 방열 브래킷

제품 장점

→ 우수한 기계적 특성: 압축 강도 ≥2300 MPa, 굴곡 강도 ≥680 MPa
→ 뛰어난 내마모성: 비커스 경도 ≥1520 HV, 마모 수명은 금속 재료보다 8배 더 깁니다.
→ 우수한 내열성: 연속 작동 온도 -60℃～1300℃
→ 우수한 절연 성능: 체적 저항률 >10¹⁵ Ω·cm, 유전 강도 ≥22 kV/mm
→ 낮은 열팽창 계수: 3.2×10⁻⁶/℃, 고온 환경에서 치수 안정성 보장

기술 사양

제조 공정

고순도 분말 배합 → 균일한 바인더 혼합 → 등압 성형 → 진공 탈지 → 가스 압력 소결 → 3차원 거친 연삭 → 정밀 구멍 가공 → 표면 미세 연삭 → 거울 연마 → 비파괴 검사

사용 지침

1. 설치 시 위치 결정 돌출부와 해당 홈 사이의 정확한 정렬을 보장합니다.

2. 권장 적합 간격: 0.03-0.08 mm

3. 고온 조건에서 사용할 때는 열팽창 여유를 확보하십시오.

4. 관통 구멍 내벽과 위치 결정 돌출부의 마모를 정기적으로 검사하십시오.

5. 불산 및 뜨거운 농축 알칼리 용액과 같은 강한 부식성 매체와의 접촉을 피하십시오.

서비스 약속

• 18개월 제품 품질 보증
• 무료 기술 선택 및 설치 안내
• 소량의 시험 주문 지원 (최소 주문 수량: 15개)
• 재료 시험 보고서 및 사용 인증서 제공
• 평생 기술 상담을 위한 전담 고객 파일 구축

자주 묻는 질문

Q: 반원통형 돌출부의 설계 장점은 무엇입니까?
A: 반원통형 구조는 설치 시 정렬 조정을 용이하게 하면서 정밀한 반경 방향 위치 결정을 제공합니다.

Q: 치수 정확도는 어떻게 보장됩니까?
A: 5축 가공 센터를 사용하여 치수 공차는 ±0.01 mm에 도달하고 진원도는 ≤0.005 mm입니다.

Q: 진동 환경에서는 어떻게 작동합니까?
A: 질화 규소의 높은 감쇠 특성으로 인해 금속 재료보다 더 나은 진동 감쇠를 제공하여 진동 환경에 특히 적합합니다.

Q: 맞춤형 복잡한 구조가 지원됩니까?
A: 3D 모델링 사용자 정의를 지원하며, 최대 가공 가능한 복잡한 구조 부품 크기는 150×100×80 mm입니다.
