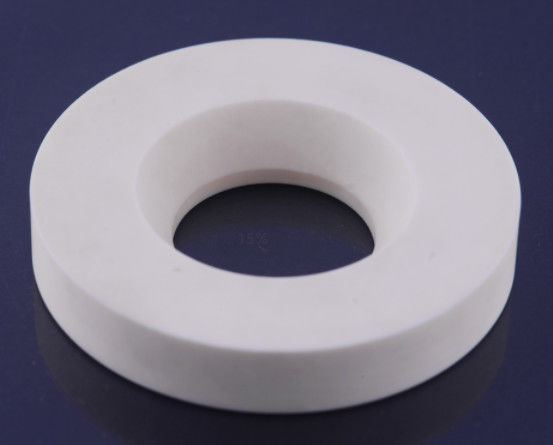

높은 열전도율

제품 세부 정보

원래 장소: 중국산, 절강성, Jinhua

브랜드 이름: Dayoo

지불 및 배송 조건

최소 주문 수량: 협상

가격: Negotiate

포장 세부 사항: 판지 상자

배달 시간: 협상 가능

지불 조건: 협상 가능

가장 좋은 가격 을 구하라
강조하다:

첨단 재료 알루미나 세라믹

,

고성능 알루미나 세라믹

,

고성능 알루미나 세라믹 물질

Corrosion Resistance:
Excellent
Purity:
96%,99%
Shape:
Customizable
Precision Tolerance:
High
Alumina Content:
92% & 95%
Color:
White
Low Thermal Expansion:
Excellent
Tensile Strength:
250 MPa
Electrical Insulation:
Excellent
Dielectric Loss:
0.0002
Thermal Shock Resistance:
Excellent
Mechanical Strength:
High
High Temperature Resistance:
Yes
Non-Toxic:
Yes
Thermal Conductivity:
35 W/mK
Dimensional Tolerance:
±0.001 mm
Corrosion Resistance:
Excellent
Purity:
96%,99%
Shape:
Customizable
Precision Tolerance:
High
Alumina Content:
92% & 95%
Color:
White
Low Thermal Expansion:
Excellent
Tensile Strength:
250 MPa
Electrical Insulation:
Excellent
Dielectric Loss:
0.0002
Thermal Shock Resistance:
Excellent
Mechanical Strength:
High
High Temperature Resistance:
Yes
Non-Toxic:
Yes
Thermal Conductivity:
35 W/mK
Dimensional Tolerance:
±0.001 mm
높은 열전도율

높은 열전도율, 우수한 절연성, 낮은 열팽창, 고온 저항성, 뛰어난 평탄도



제품 소개

알루미나 세라믹 기판은 고순도 알루미나(Al₂O₃ 함량 96%-99.9%)로 제조된 전자 세라믹 베이스 플레이트로, 우수한 절연 특성, 높은 열전도율 및 낮은 유전 손실을 특징으로 합니다. Ra 0.1μm 미만의 표면 거칠기를 달성하는 정밀 연마된 표면으로, 전력 전자 장치, LED 패키징 및 반도체 모듈을 포함한 고급 응용 분야에 이상적입니다.

주요 응용 분야

  • 전력 전자: IGBT 모듈 기판, 전력 MOSFET 방열 베이스

  • LED 조명: 고출력 LED 칩 패키징 기판

  • 반도체: RF/마이크로파 회로 기판, MEMS 장치 캐리어

  • 자동차 전자: 신에너지 자동차 전자 제어 시스템 방열판

  • 5G 통신: 기지국 전력 증폭기 방열 기판

주요 장점

높은 열전도율: 24-30W/(m·K), 표준 PCB 재료보다 10배 우수
우수한 절연성: 체적 저항률 >10¹⁴Ω·cm
낮은 열팽창: 7.2×10⁻⁶/℃, 실리콘 웨이퍼와 완벽한 매칭
고온 저항성: 최대 850℃까지 연속 작동
뛰어난 평탄도: ≤0.02mm/50mm 표면 평탄도

기술 사양

매개변수 표준 (96%) 고열 (99%)
Al₂O₃ 함량 96% 99%
열전도율 24W/(m·K) 30W/(m·K)
유전율 9.5(1MHz) 9.2(1MHz)
굴곡 강도 300MPa 350MPa
두께 범위 0.25-5mm 0.25-5mm
최대 크기 150×150mm 150×150mm

제조 공정

  1. 분말 준비: 고순도 알루미나 분말 (D50≤1μm)

  2. 테이프 캐스팅: 정밀 슬러리 점도 및 두께 제어

  3. 등방 압착: 200MPa 고압 밀도화

  4. 고온 소결: 1600℃ 분위기 보호 소결

  5. 정밀 가공: 양면 연삭 + 레이저 절단

  6. 표면 처리: 화학적 기계적 연마 (CMP)

  7. 전수 검사: 자동 광학 검사 (AOI)

사용 지침

설치 참고 사항:

  • 권장 납땜 온도 <300℃

  • 기계적 충격 및 국부 응력 집중 방지

  • 보관 습도는 <60% RH

  • 다른 재료와 조립 시 CTE 매칭 고려

  • 장착 시 은 페이스트 또는 AuSn 솔더 사용 권장

서비스 약속

  • 기술 지원: 열 시뮬레이션 분석 서비스

  • 신속 대응: 표준 크기의 경우 72시간 긴급 배송

  • 맞춤 제작: 특수 모양 및 금속화 처리 가능

  • 고장 분석: SEM+EDS 테스트 장비 구비

기술 FAQ

Q: 적절한 기판 두께는 어떻게 선택해야 합니까?
A: 일반 전력 장치의 경우 0.63mm 권장, 고전력 응용 분야의 경우 ≥1.0mm

Q: 다층 배선이 가능합니까?
A: LTCC 다층 동시 소성 기판 솔루션 제공

Q: 어떤 금속화 옵션이 있습니까?
A: 후막 인쇄, 박막 스퍼터링, DBC 및 기타 공정 지원
